Thân máy 机床 |

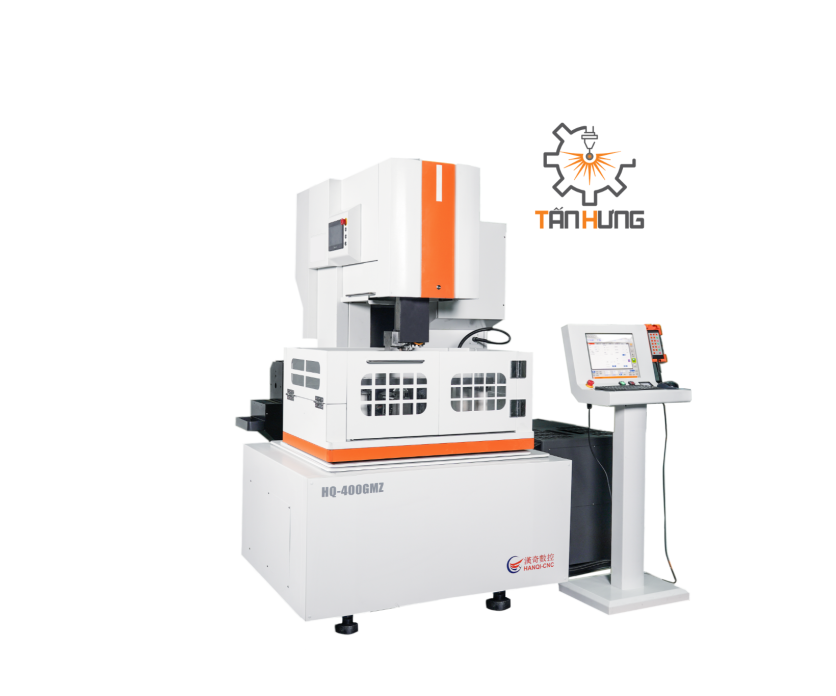

HQ-400GMZ |
|
|
Kích thước máy 机床尺寸(长×宽x高) |
mm |
1600×1800×2170 |
|
Trọng lượng máy 设备总重量 |
kg |
1700 |
|
Kích thước mặt bàn làm việc 工作台面尺寸 |
mm |
660×450 |
|
Hành trình trục X/Y/Z 工作台行程(X/Y/Z) |
mm |
400×320x180 |
|
Độ rộng xung 脉冲宽度 |
us |
0.3-250 |
|
Xuất tỷ số giữa khoảng cách xung và độ rộng xung 输出脉冲间隙与脉冲宽度之比 |
|
3-15 |
|
Số ống áp thấp 低压管数 |
|
0-21 |
|
Số ống áp cao 高压管数 |
|
0-3 |
|
Số ống AC AC管数 |
|
0-3 |
|
Độ rộng xung AC AC 脉冲宽度 |
|
0-7 |
|
Tốc độ servo 伺服速度 |
|
0-15 |
|
Theo dõi servo 伺服跟踪 |
|
1-199 |
|
Giới hạn tốc độ servo 伺服限速 |
|
1-500 |
|
Tốc độ chạy dây 运丝速度 |
Hz |
0-50 |
|
Tần suất cắt 切割次数 |
|
1-7 |
|
Giá trị tương đương chuyển động cơ học nhỏ nhất của từng trục 各轴最小机械驱动当量 |
um |
1 |
|
Độ dày cắt tối đa 最大切割厚度 |
mm |
300 |
|
Độ nghiêng cắt tối đa / Độ dày chi tiết 最大切割斜度/工件厚度 |
|
±6°/80 |
|
Tải trọng tối đa của bàn làm việc 工作台最大承重 |
kg |
300 |
|
Độ chính xác định vị X/Y 定位精度X/Y |
mm |
≤0.007 |
|
Độ chính xác định vị lặp lại X/Y 重复定位精度 X/Y |
mm |
≤0.003 |
|
Độ chính xác cắt bằng nhiều dao 多刀切割精度 |
mm |
Kích thước cạnh đối diện: 20mm ± 0.005mm Hình dạng: hình bát giác mỗi cạnh 2mm Chiều cao: 40mm Gia công: cắt 1 lần, mài/hoàn thiện 2 lần Vật liệu: SKD11 hoặc Cr12, độ cứng HRC58 20mm±0.005（对边尺寸 2mm 的八方，高 40mm, 割一修二，材料 SKD11 或 Cr12,HRC58） |
|
Độ nhám bề mặt tốt nhất 最佳表面粗糙度 |
um |
Độ nhám bề mặt: Ra ≤ 0.8 μm Hình dạng: Hình vuông, kích thước 10mm × 10mm × 25mm Gia công: cắt 1 lần, mài/hoàn thiện 2 lần Vật liệu: SKD11 hoặc Cr12, độ cứng HRC58 Ra≤0.8（方形 10mm*10mm*25mm 割 一修二，材料 SKD11 或 Cr12,HRC58) |
|
Tốc độ cắt tối ưu 最大切割效率 |
mm2∕min |
≥220 |
|
Tốc độ cắt tiêu chuẩn 常用切割效率 |
mm2/min |
≥180 |
|
Dòng điện gia công tối đa 最大加工电流 |
A |
≥12 |
|
Công suất tiêu thụ tối đa 最大消耗功率 |
KW |
≤2 |
|
Đường kính dây điện cực 电极丝直径 |
mm |
∮0.12-∮0.2 |
|
Tốc độ chạy dây của trục cuộn 丝筒走丝速度 |
|
Điều chỉnh tốc độ bằng biến tần 变频调速 |
|
Phương pháp căng dây 紧丝方式 |
|
Căng dây bằng lò xo hoặc quả cân 弹簧或重锤紧丝 |
|
Tốc độ di chuyển dây 走丝速度 |
m/s |
3-12 |
|
Độ chính xác lọc 过滤精度 |
um |
＜10 |
|
Phương pháp lọc 过滤方式 |
|
Lọc đa cấp 多级过滤方式 |
|
Dung dịch làm việc 工作液 |
|
Dung dịch cắt chuyên dụng Hanqi 汉奇专用切割液 |
|
Công suất điện 电力 |
|
380V±10% / 50/60Hz /2kVA |
|
Nhiệt độ 温度 |
|
Nhiệt độ: 15–30 °C Độ ẩm: 40–80 % 温度 15-30℃ 湿度40-80% |
|
Áp suất không khí 气压 |
kpa |
86-106kpa |
|
|
Thân máy 床身 |
Đúc chính xác 精密铸造 |
Hanqi汉奇 |
|
|
Trục vít me trục X/Y X/Y轴丝杠 |
Trục vít me bi chính xác 精密滚珠丝杠 |
China中国 |
|
|
Thanh dẫn hướng trục X/Y X/Y轴导轨 |
Thanh trượt thẳng chính xác 精密直线导轨 |
Korea/Taiwan 韩国/台湾 |
|
|
Bánh dẫn hướng 导轮 |
Bánh dẫn hướng làm từ đá quý dày hơn hoặc bánh dẫn hướng chế tạo đặc biệt 加厚宝石导轮或特制导轮 |
Hanqi汉奇 |
|
|
Đầu phun dây dẫn 导丝嘴 |
Chuyên dụng 专用 |
Hanqi汉奇 |
|
|
Công tắc đổi chiều 换向开关 |
Hongshi虹石 |
China中国 |
|
|
Hệ thống lọc 过滤系统 |
Phương thức lọc dây chậm 慢丝过滤方式 |
Hanqi汉奇 |
|
|
Tủ điều khiển nguồn điện 电源控制柜 |
Nguồn điều khiển số hiệu năng cao 高性能数控电源 |
Hanqi汉奇 |
|
|
Máy tính điều khiển công nghiệp 工业控制计算机 |
Máy tính công nghiệp không quạt 无风扇工控 |
Hanqi汉奇 |
|
|
Bộ điều khiển servo AC 交流伺服驱动器 |
Hanqi汉奇定制 |
Hanqi汉奇 |
|
|
Biến tần 变频器 |
Schilling士林 |
Taiwan台湾 |
