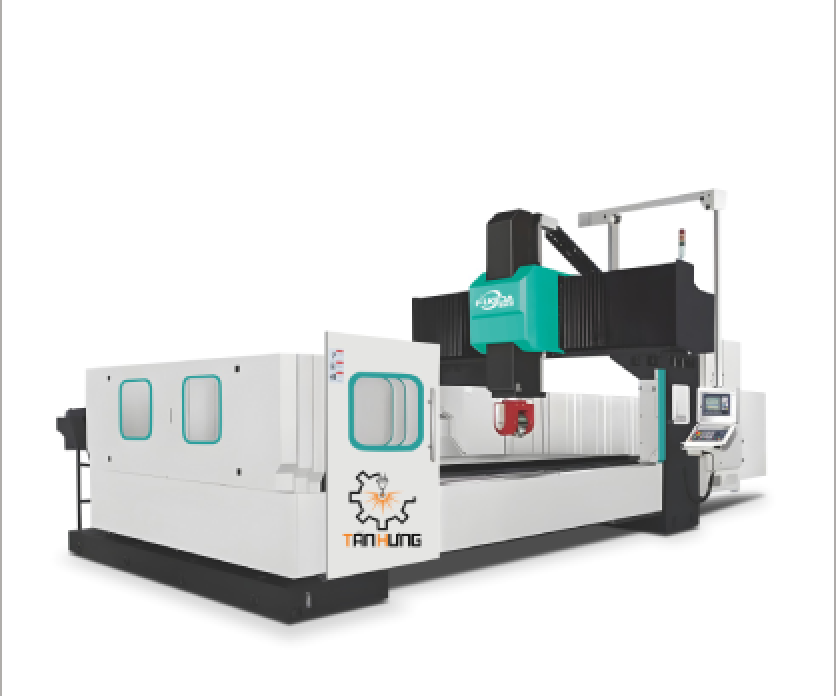

Máy phay giường 5 trục CNC dòng FDC hay Trung tâm gia công cổng trục đầu xoay hiệu suất cao do FUKEDA phát triển có phạm vi gia công rộng, độ chính xác cao và hiệu suất vượt trội. Nhờ cấu trúc dạng cổng, bàn máy có khả năng chịu tải lớn và có thể gia công các chi tiết kích thước lớn.

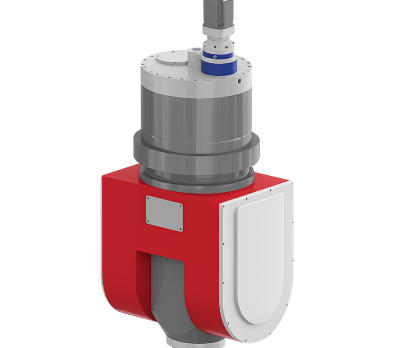

Chức năng liên kết đa trục của đầu xoay cho phép gia công các chi tiết có hình dạng phức tạp, giúp giảm số lần gá đặt phôi, từ đó nâng cao độ chính xác và hiệu quả sản xuất.
Thiết bị được ứng dụng rộng rãi trong các ngành như hàng không vũ trụ, sản xuất ô tô, năng lượng và đóng tàu.
Trong lĩnh vực hàng không vũ trụ, máy có thể gia công các chi tiết lớn và phức tạp như bộ phận kết cấu máy bay và chi tiết động cơ.
Trong ngành sản xuất ô tô, máy có thể gia công các bộ phận thân xe, chi tiết động cơ, linh kiện khung gầm và các loại khuôn mẫu lớn, ...
|
Model |
FDC-1715 |
FDC-3020 |
|
Hành trình trục X (mm) |
1700 |
3200 |
|
Hành trình trục Y (mm) |
1600 |
2000 |
|
Hành trình trục Z (mm) |
700 |
1000 |
|
Khoảng cách đầu trục chính đến bàn máy (mm) |
50–750 |
125–1125 (+350) |
|
Chiều rộng cổng (mm) |
1500 |
2720 |
|
Bàn làm việc (mm) |
1700×1300 |
2000×3000 |
|
Rãnh chữ T (mm) |
8–18×150 |
8–22×250 |
|
Tải trọng tối đa (kg) |
3000 |
5000 |
|
Tốc độ trục chính (rpm) |
20000 |
20000 |
|
Công suất động cơ trục chính (kW) |
15 |
20 |
|
Đầu trục chính (BT) |
Đầu phay một tay đòn T40 |
Đầu phay xoay kép T35 |
|
Kiểu côn trục chính |
HSK–A63 |
HSK–A63 |
|
Tốc độ chạy nhanh X/Y/Z (m/min) |
12 / 15 / 15 |
8 / 10 / 10 |
|
Vít me bi trục X/Y/Z (mm) |
5010 |
8016/ 6310 / 5010 |
|
Động cơ trục X/Y/Z (mm) |
45 / 45 / 45 × 4 |
4–45 / 3–45 / 4–45 |
|
Độ chính xác định vị X/Y/Z JIS (mm) |
0.008 |
0.008 |
|
Độ chính xác định vị lặp lại X/Y/Z (mm) |
0.004 |
0.005 |
|
Kích thước ngoài (mm) |
5200×3200×4300 |
4500×6000×4800 |
|
Trọng lượng máy (T) |
14 |
32 |
