Thanh ray trục X sử dụng ray tổ hợp độ chính xác cao R55-P với thiết kế thanh trượt dài, tăng khả năng chịu tải nặng cho bàn làm việc.
Thanh ray trục Y áp dụng thiết kế ray lăn độ cứng cao R55-P, nâng cao độ chính xác toàn hành trình và độ cứng tổng thể của kết cấu dầm, đầu trục và trục chính, rút ngắn khoảng cách giữa điểm gia công và dầm, tăng khả năng cắt.
Máy có khả năng gia công 5 trục tự động và thay đổi đầu gia công linh hoạt với nhiều loại đầu đa dạng, đáp ứng nhiều nhu cầu gia công khác nhau.

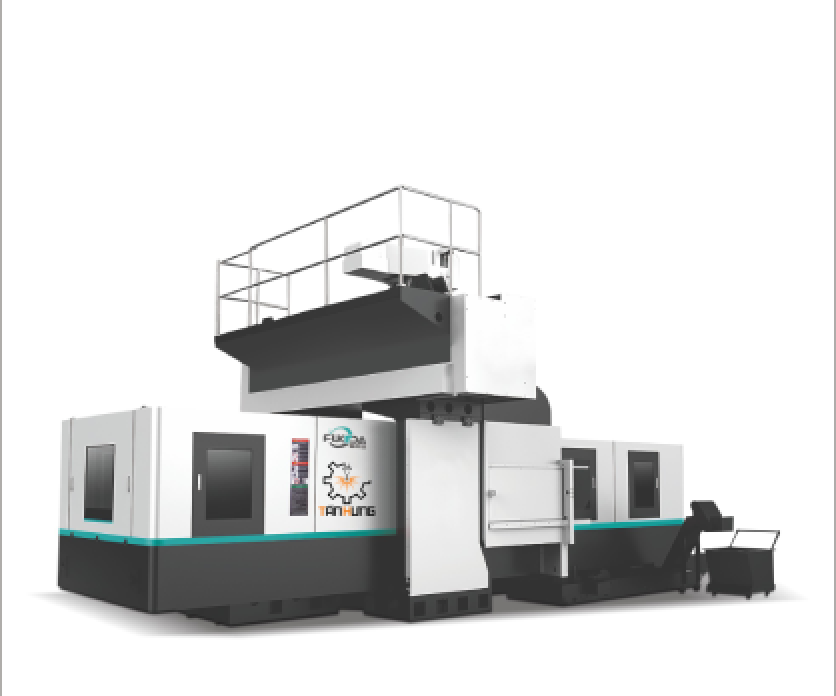

Máy phay giường CNC dòng FD tuân thủ thiết kế cấu trúc cứng vững cao và chịu cắt nặng của máy móc Fukeda, toàn bộ các mẫu trong series đều đạt chỉ số chính xác cao của trung tâm gia công năm mặt, với cấu trúc chắc chắn và độ chính xác hình học vượt trội, nhằm tạo ra khả năng cắt hiệu quả toàn diện.
Máy có khả năng gia công 5 trục tự động và hỗ trợ thay đổi đầu gia công linh hoạt. Với nhiều loại đầu gia công đa dạng và các phương thức thay đổi đầu khác nhau, thiết bị đáp ứng được nhiều nhu cầu gia công khác nhau.
| Đầu góc 90°phay mặt bên | Đầu góc 30° | Đầu góc đa năng | Đầu góc mở rộng |
Khả năng cắt gọt mạnh mẽ
| Phay mặt | Phay đầu |
Khoan nhiều lỗ đồng thời(kiểu U) |
|
Model |
FD-1613 |
FD-2015 |
FD-2016 |
FD-2518 |
FD-3018 |
FD-3023 |
FD-4027 |
FD-6025 |
FD-8032 |
|---|---|---|---|---|---|---|---|---|---|
|
Chiều rộng cửa (mm) |
1300 |
1500 |
1600 |
1800 |
1800 |
2300 |
2700 |
2500 |
3200 |
|
Hành trình trục X (mm) |
1600 |
2000 |
2000 |
2500 |
3000 |
3000 |
4000 |
6000 |
8000 |
|
Hành trình trục Y (mm) |
1300 |
1500 |
1650 |
1800 |
1800 |
2200 |
2700 |
2500 |
3200 |
|
Hành trình trục Z (mm) |
800 |
800 |
800 |
1000 |
1000 |
1000 |
1000 |
1250 |
1250 |
|
Khoảng cách từ mũi trục chính đến mặt bàn (mm) |
150–950 |
150–950 |
250–1050 |
150–1150 |
150–1150 |
280–1280 |
280–1280 |
250–1500 |
250–1500 |
|
Bàn làm việc (mm) |
1000×1600 |
1200×2100 |
1300×2000 |
1600×2500 |
1600×3000 |
2000×3000 |
2300×4000 |
2300×6000 |
3000×8000 |
|
Rãnh chữ T (số lượng × khoảng cách) (mm) |
7–22×140 |
7–22×170 |
7–22×170 |
9–22×180 |
9–22×180 |
9–28×200 |
11–28×200 |
11–28×200 |
15–28×200 |
|
Tải trọng bàn tối đa (kg) |
3000 |
3500 |
4000 |
8000 |
8000 |
10000 |
12000 |
14000 |
22000 |
|
Loại trục chính |
BT40 (∅150) |
BT50 (∅190) |
BT50 (∅190) |
BT50 (∅190) |
BT50 (∅190) |
BT50 (∅200) |
BT50 (∅200) |
BT50 (∅200) |
BT50 (∅200) |
|
Tốc độ trục chính (rpm) |
12000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
|
Công suất trục chính (kW) |
11/15 |
15/18.5 |
15/18.5 |
15/18.5 |
15/18.5 |
15/18.5 |
15/18.5 |
22/26 |
22/26 |
|
Mô-men xoắn cực đại (N·m) |
118 |
236 |
236 |
236 |
236 |
272 |
272 |
286 |
286 |
|
Tốc độ chạy nhanh tối đa (X/Y/Z) (m/phút) |
24/24/24 |
20/20/20 |
20/20/20 |
15/15/15 |
15/15/15 |
12/12/12 |
10/10/10 |
10/10/10 |
10/10/10 |
Thay dao tự động (ATC)
|
Số lượng dao |
24 cái |
24 cái |
24 cái |
24 cái |
24 cái |
24 cái |
24 cái |
24 cái |
24 cái |
|
Chuôi dao |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
|
Trọng lượng dao tối đa (kg) |
8 |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
18 |
Hệ thống vít me bi
|
Ray dẫn hướng X/Y/Z |
45/45/45 |
55/55/đệm trượt |
|||||||
|
Vít me X/Y/Z |
5010/5010/5010 |
5010/5010/5010 |
6310/5010/5010 |
6312/5010/5010 |
8000/5010/5010 |
8020/6312/5010 |
8020/6316/5010 |
10020/6316/6316 |
10020/8020/6316 |
Độ chính xác
|
Độ chính xác định vị JIS (mm) |
0.009 |
0.009 |
0.009 |
0.012 |
0.012 |
0.012 |
0.018 |
0.008 |
0.019 |
|
Độ chính xác định vị lặp lại JIS (mm) |
0.006 |
0.006 |
0.006 |
0.008 |
0.008 |
0.008 |
0.015 |
0.015 |
0.015 |
Thông số khác
|
Công suất tiêu thụ (KVA) |
35 |
40 | 40 | 40 | 40 | 40 | 55 | 55 | 60 |
|
Trọng lượng máy (kg) |
14000 |
15000 | 16000 | 26000 | 28000 | 37000 | 43000 | 46000 | 70000 |
|
Kích thước máy (mm) |
4000×3700×3200 → 17000×7200×6500 |
||||||||
|
Hệ điều khiển |
FANUC-0i-MF PLUS/ MITSUBISHI-M80B/ SYNTEC-22MA/ SIEMENS-828D/840D |
||||||||
